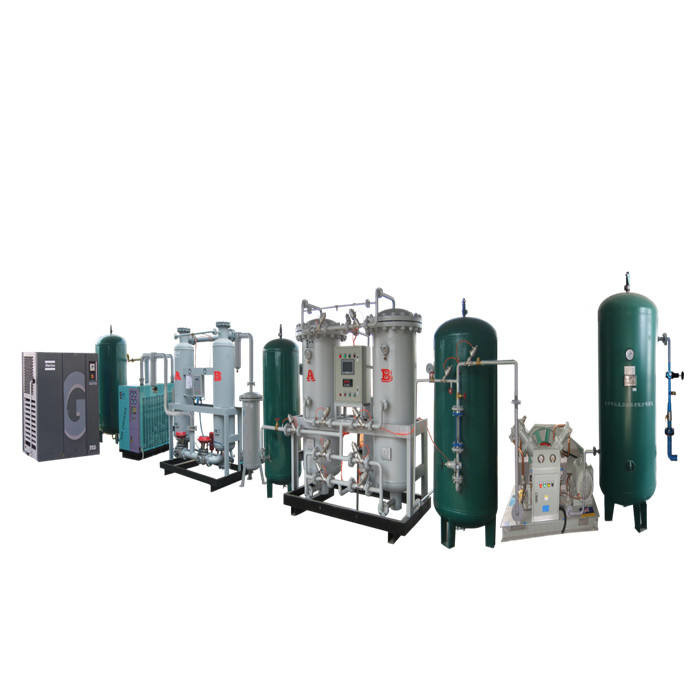

Générateur d'azote intégré 99,9-99,99 % 6 bars, unité mobile

Générateur d'azote de haute pureté PSA / unité mobile de production d'azote

(1) Quelle est la technologie PSA?
La technologie PSA est une technologie très mûre et existe depuis les années 70.Nous avons fourni nos usines PSA à des clients dans plus de 56 pays.
Nous expliquons la technologie PSA ci-dessous à l'aide d'un diagramme de processus simple.
L'air est composé à 78% d'azote et à 21% d'oxygène. La technologie de production d'azote PSA fonctionne sur le principe de la séparation de l'air en adsorbant l'oxygène et en séparant l'azote.
Le procédé d'adsorption par oscillation sous pression (PSA Azot) consiste en 2 récipients remplis de tamis moléculaires de carbone (CMS). (voir image ci-dessous pour plus de détails sur les récipients).
Étape 1: Adsorption
L'air comprimé pré-filtré est passé à travers un récipient rempli de CMS. L'oxygène est adsorbé par le CMS et l'azote sort comme gaz produit.le CMS à l'intérieur de ce récipient est saturé d'oxygène et ne peut plus adsorber.
Étape 2: désorption
Une fois saturé le CMS dans le récipient, le processus passe à la production d'azote dans l'autre récipient, tout en permettant au lit saturé de démarrer le processus de désorption et de régénération.Les gaz résiduels (oxygène, le dioxyde de carbone, etc.) est rejeté dans l'atmosphère.
Étape 3: régénération
Pour régénérer le CMS dans le récipient, une partie de l'azote produit par l'autre tour est purgée dans cette tour.Cela permet de régénérer rapidement le CMS et de le rendre disponible pour la production dans le cycle suivant.
La nature cyclique du processus entre les deux récipients assure une production continue d'azote pur.

Caractéristique Principaux composants:
1) Les compresseurs d'air de marques célèbres telles qu'Atlas Copco, Ingersoll Rand peuvent être disponibles pour correspondre à nos générateurs d'azote PSA.
Les compresseurs de Taïwan sont de la marque Hanbell, ils ont une plus grande capacité et les meilleures performances.
2) Le séchoir réfrigérateur que nous utilisons est Hanzhou BOLY.
3) Filtre les éléments avec la marque de Hankison.
4) Le générateur d'azote de l'équipement de base a des caractéristiques PSA plus fortes.
5) Les pièces électriques PLC sont fabriquées à partir de SENMESIN et de Delixi.
6) Le processus de soudage du système de tuyauterie doit être fait par nous-mêmes pour bien gérer.
7 Structure en acier raisonnable et cohérente.
8) Les principaux consommables tels que le CMS que nous utilisons la marque de renommée mondiale Japon la durée de vie du CMS est d'environ 5 à 8 ans.
9) La soupape pneumatique est fabriquée en Allemagne Burkert.

Caractéristiques du procédé des générateurs d'azote et d'oxygène PSA:
(1) Les équipements de production d'oxygène d'azote PSA se caractérisent par une large application de la source d'air, une pureté élevée du produit, un procédé simple, un degré élevé d'automatisation, de faibles coûts d'exploitation, etc.
(2) Le module de purification de l'air comprimé a une longue durée de vie et est facile à remplacer et à entretenir.
(3) Le débit de sortie de l'équipement de fabrication d'azote est important et la pression de sortie peut être réglée dans la plage définie.
(4) Peut s'ouvrir et s'arrêter à tout moment selon la situation de production.
(5) la pureté de l'azote > 99,99% peut être atteinte par PSA et aucun équipement de purification de l'azote n'est requis.
(6) Ajouter un dispositif de purification de l'azote: purification par hydrogénation! Ajouter une purification par carbone, la pureté du gaz de produit qualifié peut atteindre ≥ 99,9995%.

Principe de fonctionnement
Les générateurs d'oxygène et d'azote sont construits selon le principe de fonctionnement P.S.A.(Adsorption par oscillation sous pression) et sont composés d'un minimum de deux absorbeurs remplis de tamis moléculaireL'air comprimé (préalablement purifié pour éliminer l'huile, l'humidité et les poudres) traverse alternativement les absorbeurs et produit de l'azote ou de l'oxygène.traversé par l'air compriméL'un produit du gaz, l'autre se régénère en perdant à la pression atmosphérique les gaz précédemment adsorbés.
